SVG in HTML5

HTML5 Auto mit SVG

Mit SVG kannst du vektorbasierende Grafiken erstellen. Das bedeuetet, dass Du ohne Qualitätserlust in die Grafik hereinzommen kannst. Diese Funktion ist Teil von HTML5 und wird bereits im IE 9 unterstützt. Als kleines Beispiel möchte ich heute mit dir ein Auto zeichenen – nur mit Html!

Zu nächst einmal brauchst du das Grundgerüst mit HTML5 Doctype. Das sieht so aus:

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml/">
  <head>
    <title>Html5 Auto</title>
    <meta charset="UTF-8" />
  </head>
  <body>

  </body>
</html>

Um das Zeichnen zu beginnen, musst du als Erstes ein umschließendes SVG-Tag erstellen. Darin kommen dann die einzelnen Figuren, die Du zeichnen möchtest:

<svg xmlns="http://www.w3.org/2000/svg">

</svg>

Als nächstes Zeichnen wir mit dem Rect-Tag drei Rechtecke. Das geht so:

<rect x="30"  y="90" height="40" width="70"  style="fill:#ff0000;" />
<rect x="270" y="90" height="40" width="70"  style="fill:#ff0000;" />
<rect x="100" y="50" height="80" width="170" style="fill:#ff0000;" />

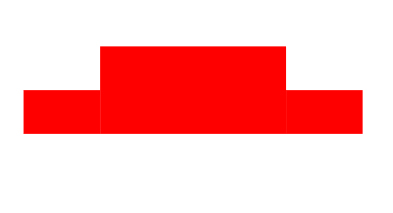

Zunächst setzt Du mit x und y die Position der Rechtecke. Mit Height und Width kannst du die Größe angeben. Zu guter letzt füllen wir mit Hilfe von CSS alle Rechtecke rot. Als Ergebnis kommt folgendes dabei heraus:

Html5 Auto Basis

Html5 Auto Basis

Damit Du auch gleich losfahren kannst, braucht Dein Auto noch 2 Reifen. Was machen wir da? Zwei Kreise!

<circle cx="100" cy="130" r="25" style="fill:#000000;"/>
<circle cx="270" cy="130" r="25" style="fill:#000000;"/>

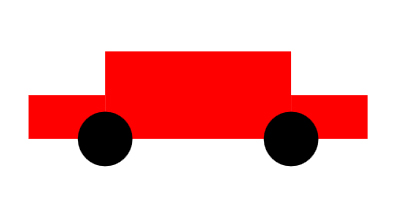

Diesmal gibst Du mit xc und cy die Position des Mittelpunktes an. Die Breite gibst du mit r an und da r für Radius steht, musst du diese durch zwei rechnen. Dein Auto sollte nun so aussehen:

Auto mit Rädern

Auto mit Rädern

Da du jetzt losfahren kannst, ist hier schonmal der komplette Code des Autos:

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml/">
  <head>
    <title>Html5 Auto</title>
    <meta charset="UTF-8" />
  </head>
  <body>
    <svg xmlns="http://www.w3.org/2000/svg">
      <rect x="30" y="90" height="40" width="70"
      style="fill:#ff0000;" />
      <rect x="270" y="90" height="40" width="70"
      style="fill:#ff0000;" />
      <rect x="100" y="50" height="80" width="170"
      style="fill:#ff0000;" />
      <circle cx="100" cy="130" r="25"
      style="fill:#000000;"/>
      <circle cx="270" cy="130" r="25"
      style="fill:#000000;"/>
    </svg>
  </body>
</html>

So ein Auto würde leider nicht durch den TÜV kommen, denn dir fehlt Licht! Dies machen wir über 3 Linien. Mit dem Tag g können wir einzelne Formen gruppieren. Das ist bei Linien (zumindest im IE9) Pflicht. Im g selbst kann bereits die Farbe angegeben werden (auf Englisch), so dass wir kein CSS benötigen. Die Linien selbst bekommen je 2 Koordinaten zugewiesen. Zwischen ihnen wird die Linie gezogen. Mit stroke-width kannst Du die Breite bestimmen:

<g stroke="yellow" >
  <line x1="345" y1="100" x2="370" y2="90"
  stroke-width="2"  />
  <line x1="345" y1="110" x2="370" y2="110"
  stroke-width="2"  />
  <line x1="345" y1="120" x2="370" y2="130"
  stroke-width="2"  />
</g>

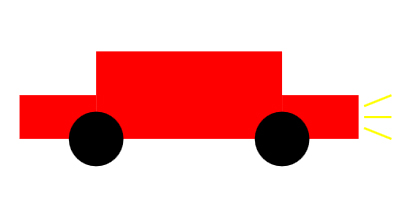

Und auch im Screenshot kommt licht ins Spiel:

Es werde Licht

Es werde Licht

Findest Du das Auto nicht auch noch etwas zu eckig? Dann ersetzten wir jetzt unsere Rechtrecke durch ein Polygon. Das bedeutet, wir können Punkte angeben, die die Eckpunkte unserer Fläche bestimmen. Die Mitte wird dann wieder rot gefüllt. Denke daran, dass die das Polygon nach oben gehört, da sonst die Reifen in den Hintergrund geraten:

    <svg xmlns="http://www.w3.org/2000/svg">
      <polyline fill="red" points="30,90 30,130 340,130 340,90 270,90 245,50 125,50 100,90" />
      <circle fill="black" cx="100" cy="130" r="25" />
      <circle fill="black" cx="270" cy="130" r="25" />
      <g stroke="yellow" >
        <line x1="345" y1="100" x2="370" y2="90"
        stroke-width="2"  />
        <line x1="345" y1="110" x2="370" y2="110"
        stroke-width="2"  />
        <line x1="345" y1="120" x2="370" y2="130"
        stroke-width="2"  />
      </g>
    </svg>

Mit dem Punkt polyline beginnen wir unser Polygon. Mit fill kannst du die Farbe deines Autos bestimmen. Ich habe auch an allen anderen Stellen das CSS durch das Fill-Attribut ersetzt, so dass unser Auto jetzt wirklich nur aus Html besteht. In den points gibst du die einzelnen Positionen an.

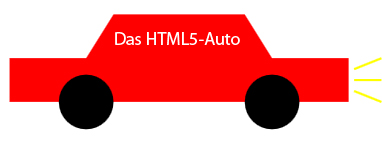

Das Auto sieht jetzt so aus:

Das Auto in neuer Form

Das Auto in neuer Form

Ich würde sagen, an dieser Stelle kannst Du dein Auto weiterentwickeln, das nötige Wissen hast du ja jetzt. Wenn Du fertig bist, kannst Du dein Auto gerne in den Kommentaren vorstellen. Wenn das mehrere Leute machen, bau ich für euch einen Parkplatz 😉

Was du jetzt mal machen kannst, ist in deinem Browser mit dem Zoom spielen: Die Form des Autos bleibt immer gleich! Weitere Infos zu SVG bekommst du hier: http://www.w3.org/TR/SVGTiny12/
